基本知识

Kerberos基本概念

Kerberos是一种第三方认证协议，通过使用对称加密技术为客户端/服务器应用程序提供强身份验证。在希腊神话中Kerberos是守护地狱之门的一条三头神犬，而这三个头分别代表着协议的三个角色，如下图所示它们分别是：

访问服务的Client
提供服务的Server
KDC，密钥分发中心，该中心里又包含以下两个服务：
- AS，身份验证服务
- TGS，票据授权服务

在Windows域中通常由DC扮演其中的KDC进行所有票据的发放。DC中会默认创建一个Krbtgt账户，对应着Kerberos的认证服务。

Kerberos基本流程

Kerberos认证主要通过三个子协议来完成，它们分别为：

Authentication Service Exchange，身份认证服务交换，是Client与AS之间交互，包含KRB_AS_REQ和KRB_AS_REP两个包。
Ticket-Granting Service (TGS) Exchange，票据授权服务交换，是Client与TGS之间交互，包含KRB_TGS_REQ和KRB_TGS_REP两个包。
Client/Server Authentication Exchange，客户端/服务认证交换，是Client与Server之间交互，包含KRB_AP_REQ和KRB_AP_REP两个包。

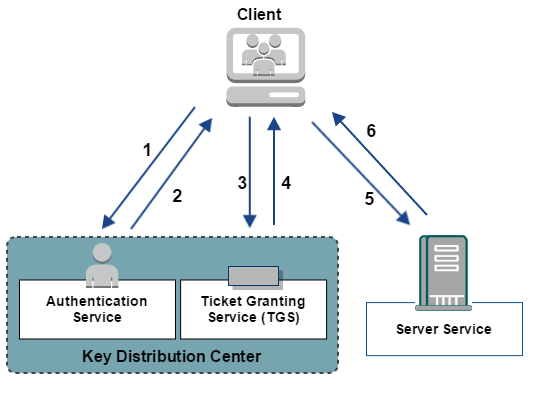

具体流程如下图所示：

AS_REQ: Client向KDC发起AS_REQ,请求凭据是Client hash加密的时间戳
AS_REP: KDC使用Client hash进行解密，如果结果正确就返回用krbtgt hash加密的TGT票据，TGT里面包含PAC,PAC包含Client的sid，Client所在的组。
TGS_REQ: Client凭借TGT票据向KDC发起针对特定服务的TGS_REQ请求
TGS_REP: KDC使用krbtgt hash进行解密，如果结果正确，就返回用服务hash 加密的TGS票据(这一步不管用户有没有访问服务的权限，只要TGT正确，就返回TGS票据)
AP_REQ: Client拿着TGS票据去请求服务
AP_REP: 服务使用自己的hash解密TGS票据。如果解密正确，就拿着PAC去KDC那边问Client有没有访问权限，域控解密PAC。获取Client的sid，以及所在的组，再根据该服务的ACL，判断Client是否有访问服务的权限。

Kerberos委派

委派（Delegation）是kerberos相对于NTLM认证独有的特性，指的是A可以让B“代理”自己去访问C服务，说是代理，也可以理解为“假冒”。

具体为：域中A使用Kerberos身份验证访问域中的服务B，而B再利用A的身份去请求域中的服务C，因为用的是A的身份，所以只有A有权限访问C的时候，委派才能成功。委派存在三种形式：

非约束委派
约束委派
基于资源的约束委派

调试分析基本流程

DC：Windows Server 2003 调试版 IP：192.168.45.10 Client1：Windows Server 2003 调试版 IP：192.168.45.11 Client2：Windows 7 IP：192.168.45.15 以下调试信息并非全部在同一次认证过程中截取

AS_REQ

当Clinet1用密码进行交互登陆时，其会向AS（由域控扮演）发送AS_REQ AS_REQ: Client向KDC发起AS_REQ,请求凭据是Client hash加密的时间戳，请求TGT票据

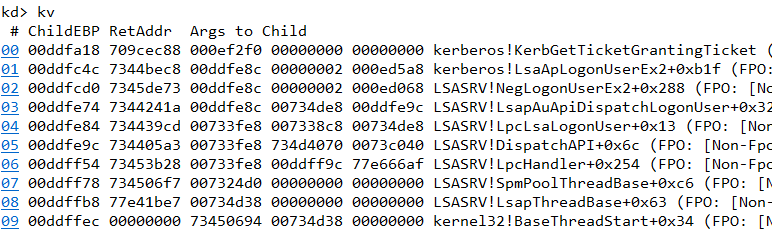

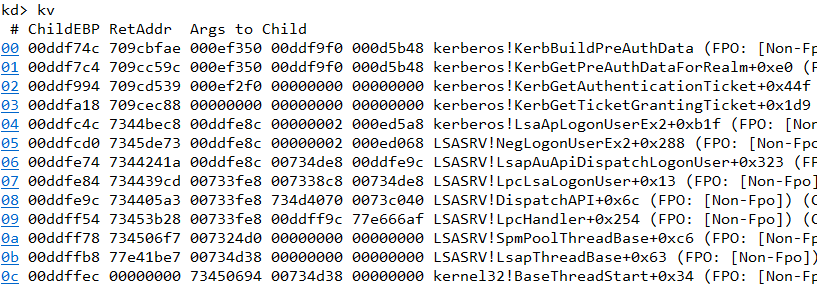

调用堆栈如下：

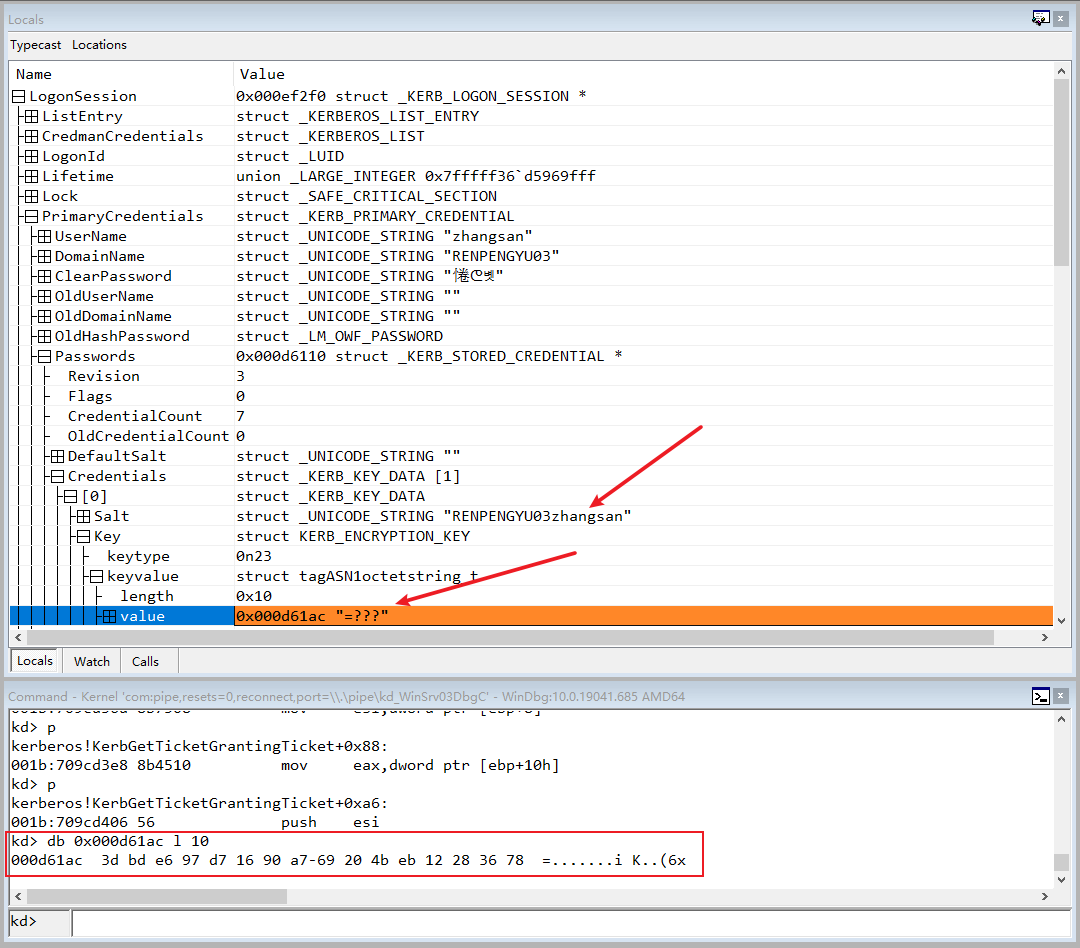

其中的Logon Session中存在当前账户的NTLMHash，之后便是用这个Hash去加密时间戳

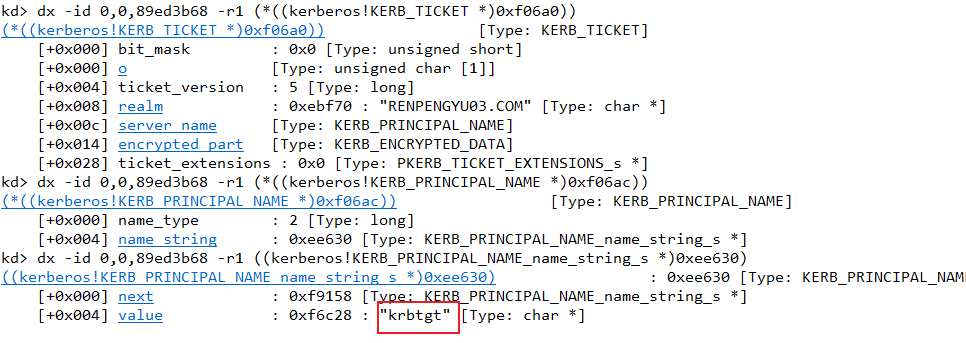

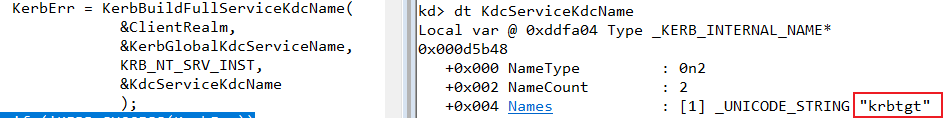

对KDC请求的服务名称为krbtgt

之后会在KerbBuildPreAuthData中生成PreAuthData的认证消息，其中便包括使用用户Hash加密的时间戳

cpp

KerbErr = KerbEncryptDataEx(
            &EncryptedData,
            EncryptedTimeSize,
            EncryptedTime,
            KERB_NO_KEY_VERSION,
            KERB_ENC_TIMESTAMP_SALT,
            UserKey
            );

该函数实现了加密过程，其中 EncryptedTime为打包后的时间戳 UserKey为用户Hash EncryptedData.cipher_text为加密后的数据

图中标记分别为用户Hash和加密后的时间戳最后便是将认证包打包发送

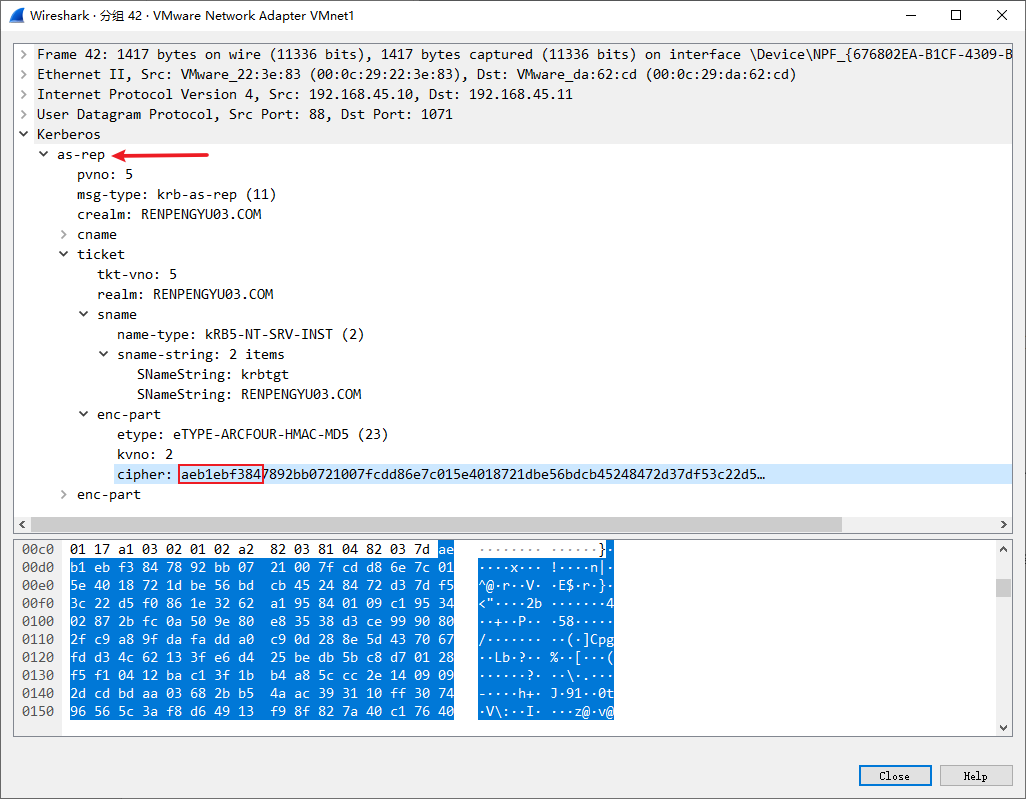

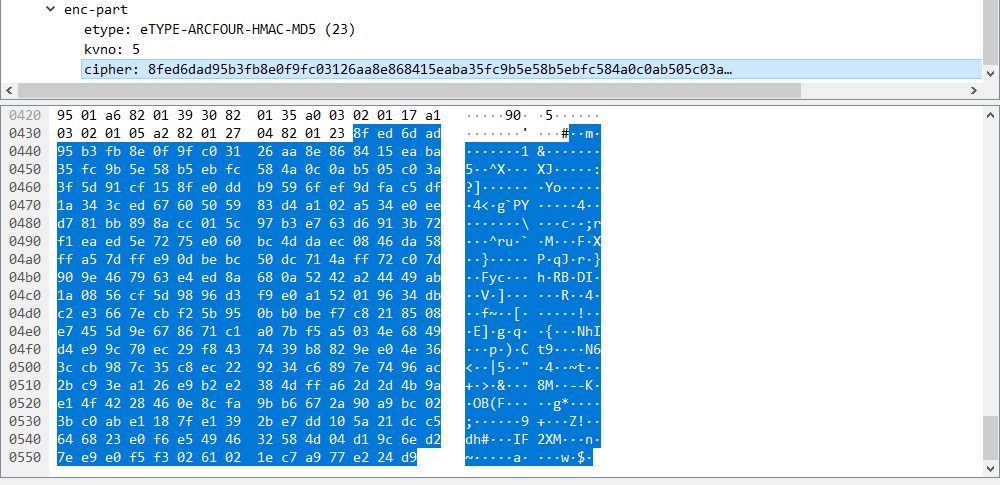

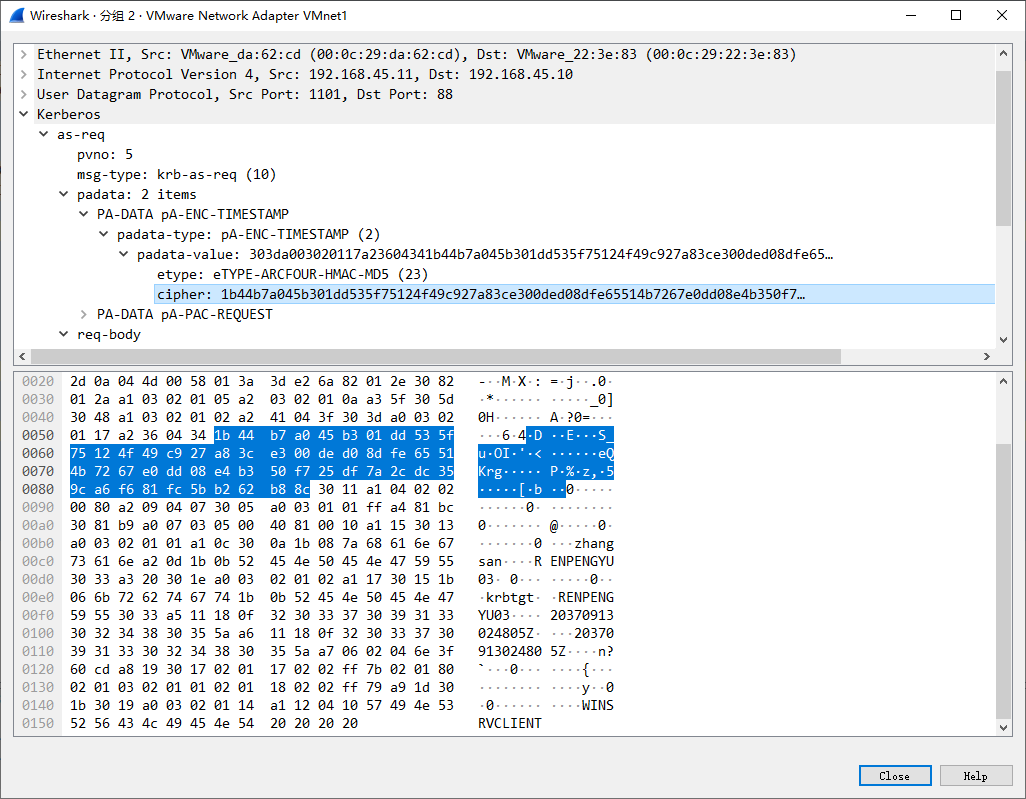

通过Wireshark抓包查看padata与分析一致

AS_REP

AS_REP: KDC使用Client hash进行解密，如果结果正确就返回用krbtgt hash加密的TGT票据，TGT里面包含PAC,PAC包含Client的sid，Client所在的组。

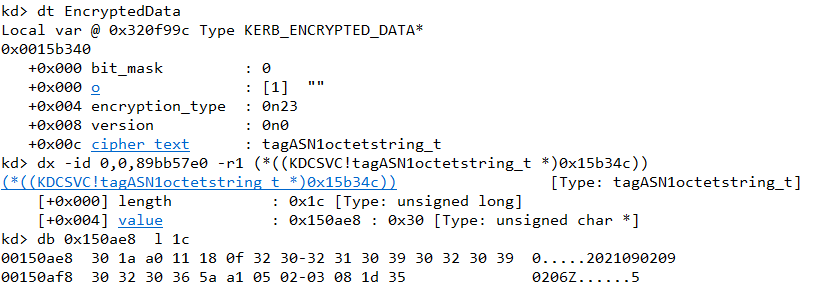

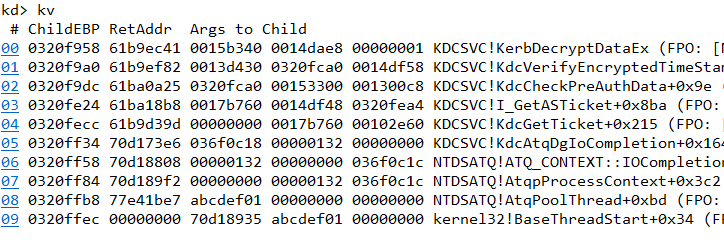

KDC会在KdcCheckPreAuthData函数中对所接收到的数据包进行检查。在 KdcVerifyEncryptedTimeStamp中使用用户Hash对PreAuthData进行解密，查看是否正确，时间偏差是否在信任范围内

cpp

KerbErr = KdcVerifyEncryptedTimeStamp(
            ListElement,
            ClientTicketInfo,
            RequestBody,
            UserHandle,
            &OutputElement,
            UsedOldPassword
            );

之后会通过PacOptions确定是否需要建立PAC

通过BuildTicketAS函数生成返回的AS_REP内容，其中的encrypted_part. cipher_text为TGT，此时还未加密可以导出明文其中key为Client与KDC通信所需要的Logon Session Key authorization_data为PAC，会在下一步生成并填入其中

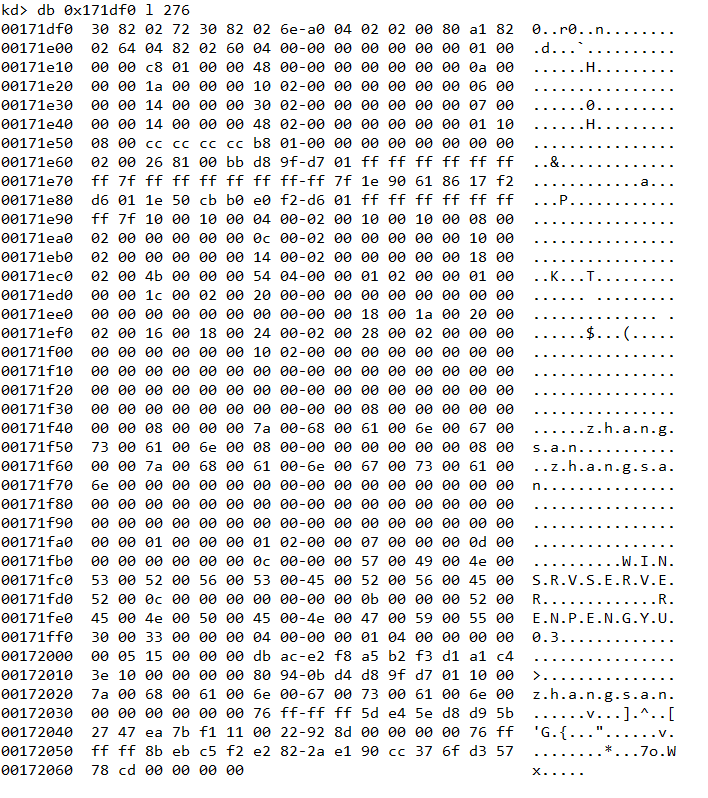

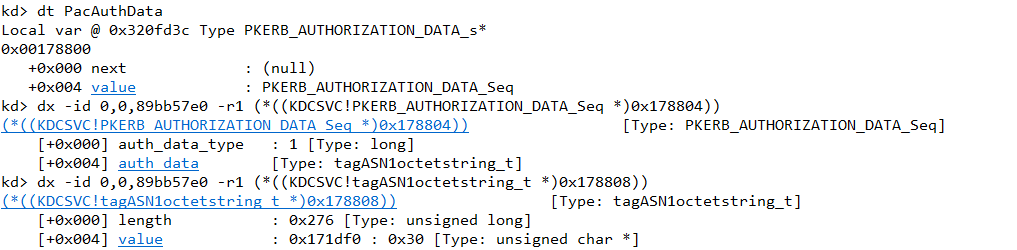

之后会根据之前保存的标志确定是否构建PAC，会在KdcGetPacAuthData中构建PAC并对其进行签名后加入到上方TGT中的authorization_data中

其实质上应该是_KERB_VALIDATION_INFO结构体，其中包括了登陆用户的一些信息。

cpp

 typedef struct _KERB_VALIDATION_INFO {
   FILETIME LogonTime;
   FILETIME LogoffTime;
   FILETIME KickOffTime;
   FILETIME PasswordLastSet;
   FILETIME PasswordCanChange;
   FILETIME PasswordMustChange;
   RPC_UNICODE_STRING EffectiveName;
   RPC_UNICODE_STRING FullName;
   RPC_UNICODE_STRING LogonScript;
   RPC_UNICODE_STRING ProfilePath;
   RPC_UNICODE_STRING HomeDirectory;
   RPC_UNICODE_STRING HomeDirectoryDrive;
   USHORT LogonCount;
   USHORT BadPasswordCount;
   ULONG UserId;
   ULONG PrimaryGroupId;
   ULONG GroupCount;
   [size_is(GroupCount)] PGROUP_MEMBERSHIP GroupIds;
   ULONG UserFlags;
   USER_SESSION_KEY UserSessionKey;
   RPC_UNICODE_STRING LogonServer;
   RPC_UNICODE_STRING LogonDomainName;
   PISID LogonDomainId;
   ULONG Reserved1[2];
   ULONG UserAccountControl;
   ULONG SubAuthStatus;
   FILETIME LastSuccessfulILogon;
   FILETIME LastFailedILogon;
   ULONG FailedILogonCount;
   ULONG Reserved3;
   ULONG SidCount;
   [size_is(SidCount)] PKERB_SID_AND_ATTRIBUTES ExtraSids;
   PISID ResourceGroupDomainSid;
   ULONG ResourceGroupCount;
   [size_is(ResourceGroupCount)] PGROUP_MEMBERSHIP ResourceGroupIds;
 } KERB_VALIDATION_INFO;

创建Reply消息，ReplyBody中包含最重要的就是Logon Session Key,该结构会使用Client Hash加密；明文TGT使用krbtgt hash进行加密

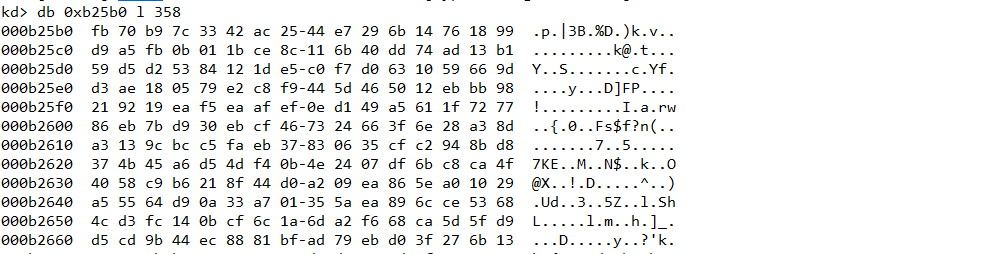

加密后的ReplyBody

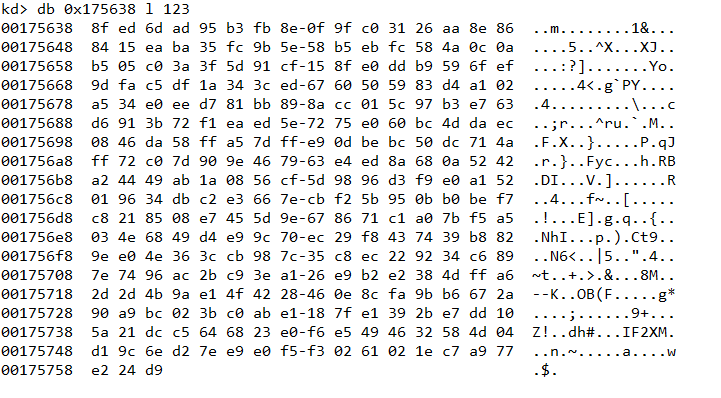

加密后的TGT

TGS_REQ

TGS_REQ: Client凭借TGT票据向KDC发起针对特定服务的TGS_REQ请求 AP_REQ: Client拿着TGS票据去请求服务

Windows将这两步融合在了一起，具体信息可以Wireshark抓包查看

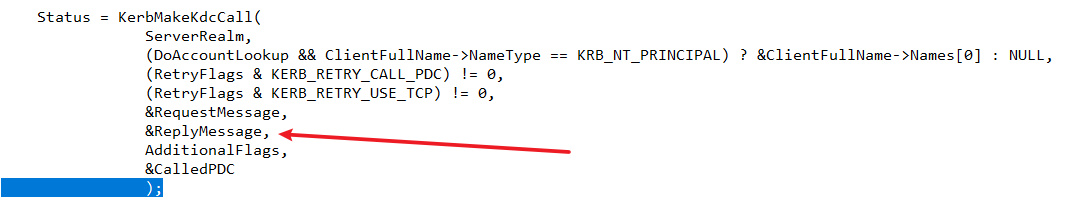

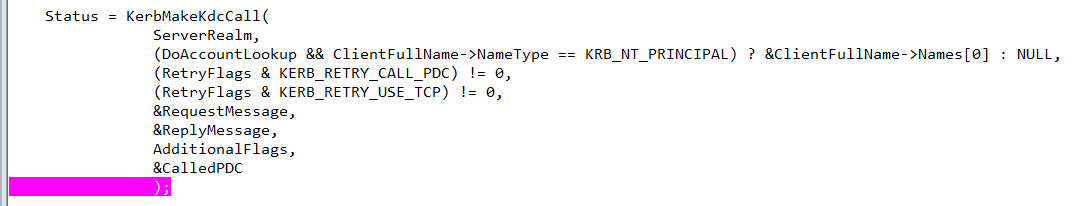

Client会在KerbMakeKdcCall中接收到KDC返回的AS_REP消息

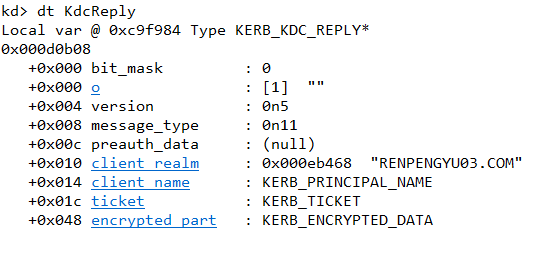

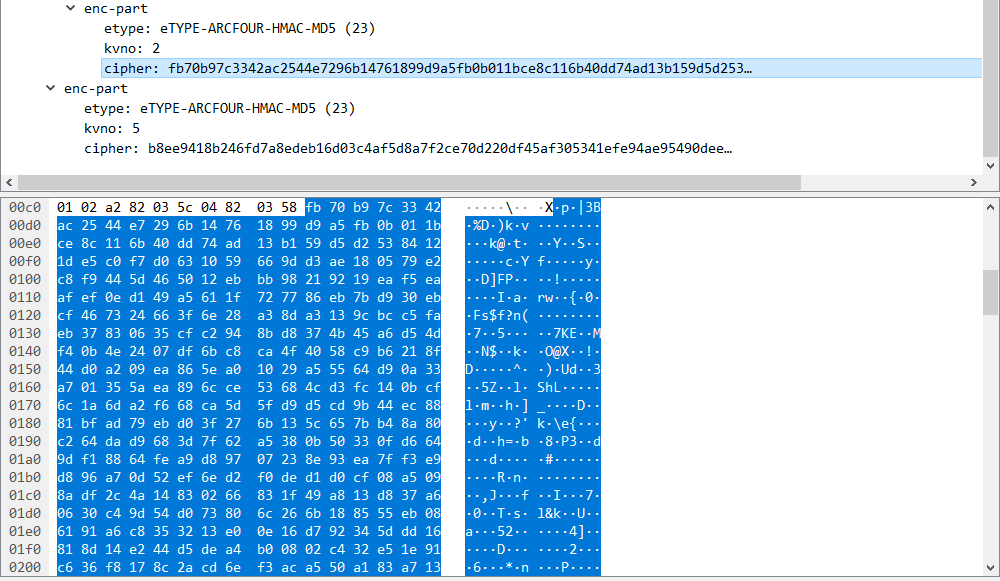

解包后内容，其中ticket就是加密后的TGT，encrypted_part为加密后的ReplyBody

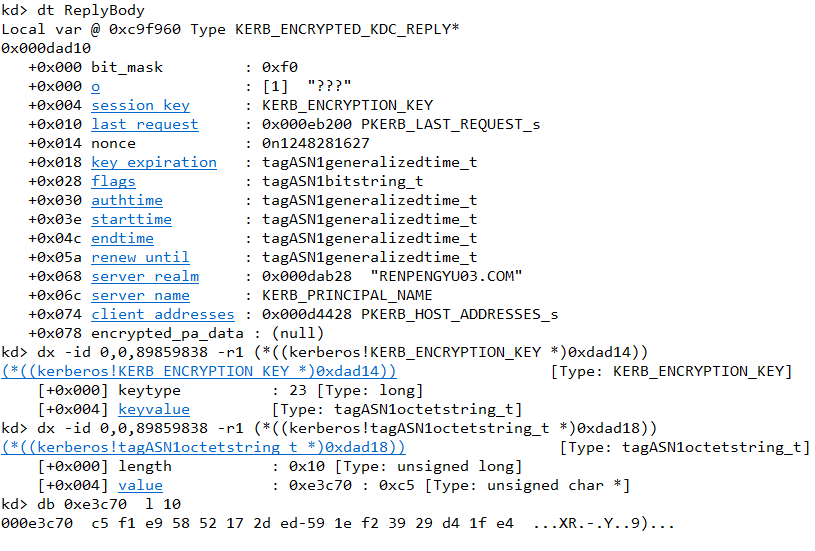

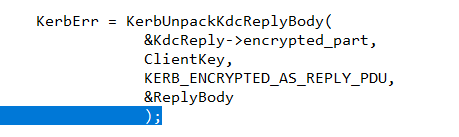

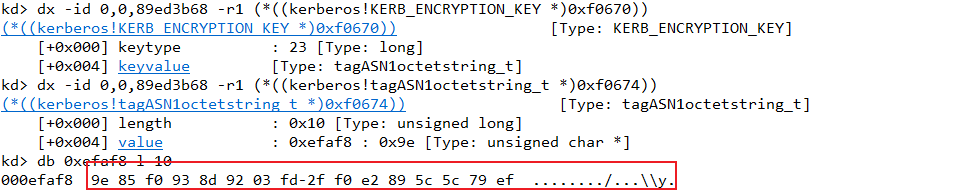

使用ClientKey对ReplyBody进行解密，获得Logon Session Key

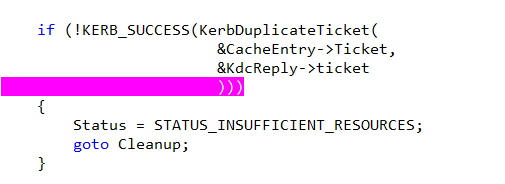

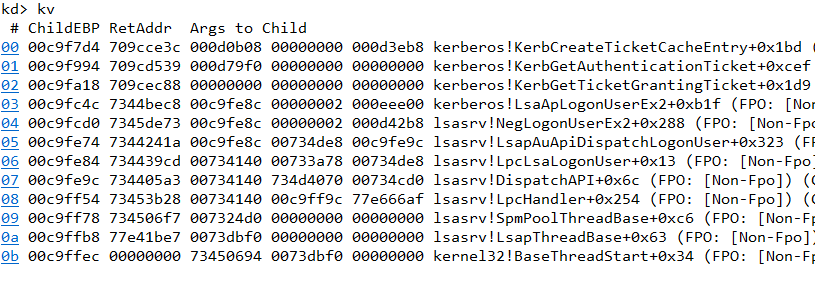

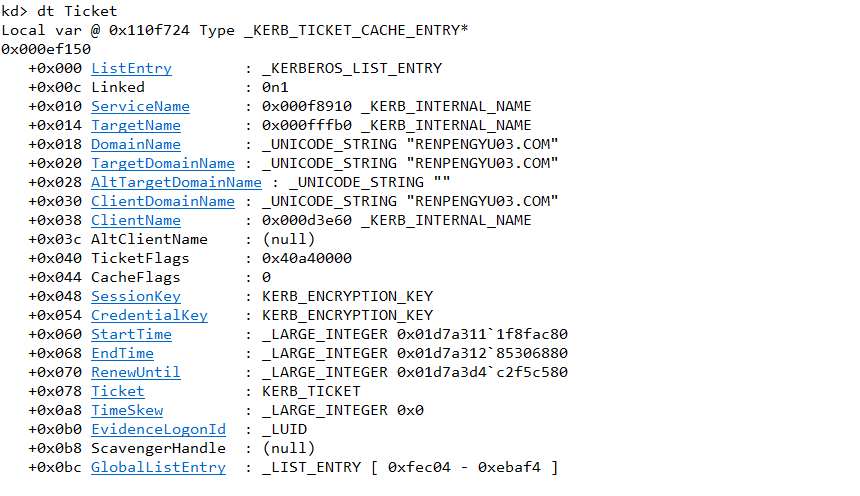

TGT由于是被Krbtgt hash加密的，并不能解密获得明文，而是使用它来认证自身的身份。其会被保存在本地，通过KerbCreateTicketCacheEntry建立一个新的TicketCacheEntry进行保存

至此认证过程完全完成，下一步将向KDC请求ST（Service Ticket）

为了体现更加通用的场景，以下的Kerberos认证过程触发方式不再是用户登陆 Client1向KDC请求某一个共享文件夹的访问权限命令：dir \\KDCComputerName\C$

Client会在KerbGetServiceTicket中向KDC发起申请ST的TGS请求

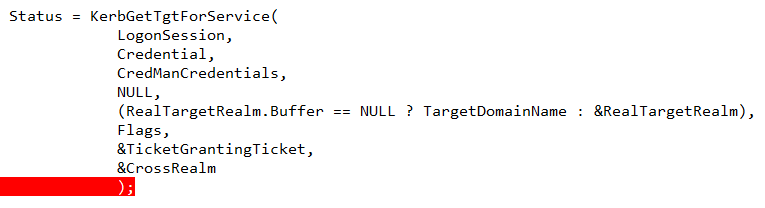

首先会通过KerbGetTgtForService进行身份认证，即上述两次通信过程，获得的TGT储存在第7参数TicketGrantingTicket中

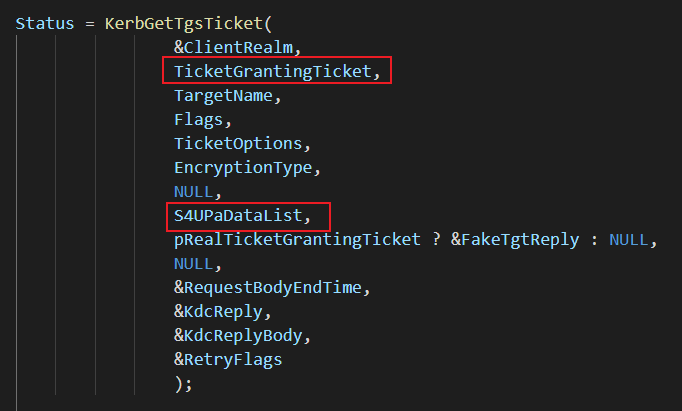

之后使用KerbGetTgsTicket这个函数，通过TGT申请TGS

创建RequestBody，其中主要信息为我们所申请的服务名称

由于我们要证明自己确实是向KDC申请TGT的机器，所以必须将该结构使用只有KDC与自己两个人知道的Key进行签名，即是用Logon Session Key进行签名所以便会调用KerbComputeTgsChecksum进行签名

Windows上的TgsRequest的TGT和身份认证部分都由Aprequest结果保存

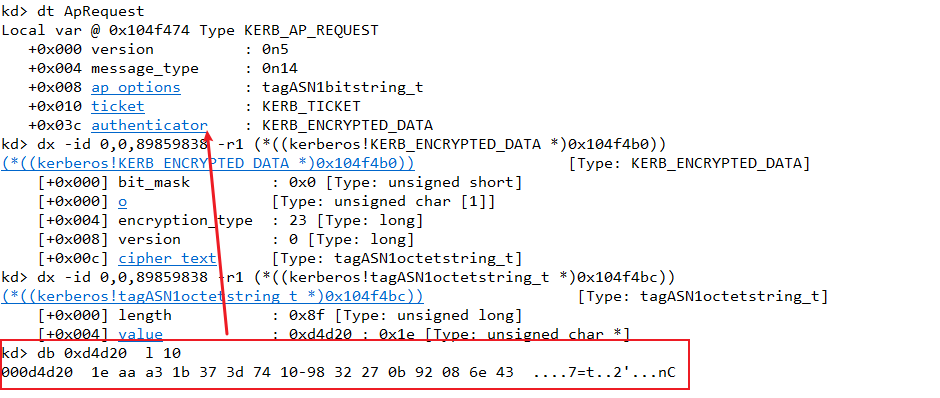

通过KerbCreateApRequest创建ApRequest 通过KerbCreateAuthenticator创建Authenticator 将上面的checksum放入该结构体中，之后使用Logon Session Key进行加密

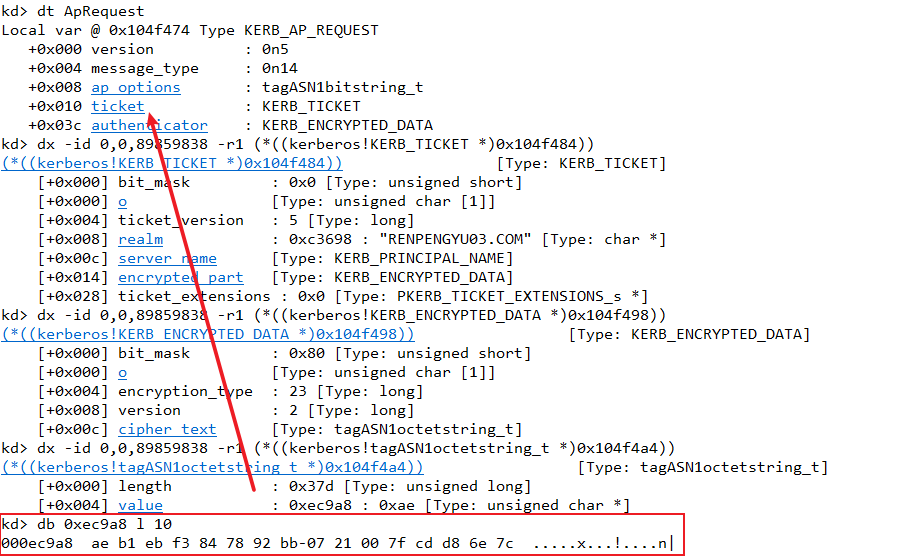

至此ApRequest创建完成，其中包含 Krbtgt Hash 加密的TGT Logon Session 加密的 Authenticator 最后在kerberos!KerbMakeSocketCall中发送

TGS_REP

TGS_REP: KDC使用krbtgt hash进行解密，如果结果正确，就返回用服务hash 加密的TGS票据(这一步不管用户有没有访问服务的权限，只要TGT正确，就返回TGS票据)

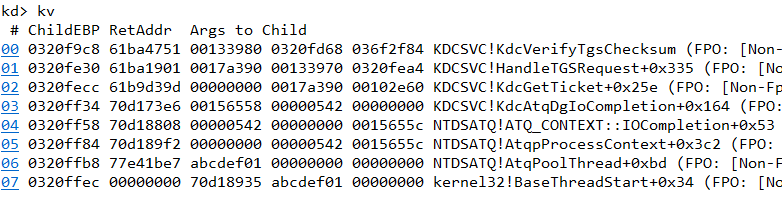

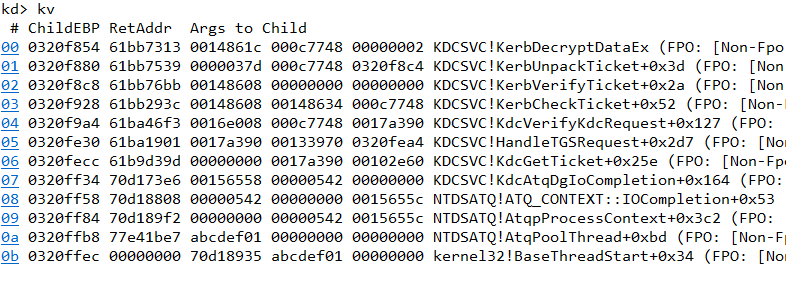

KDC在HandleTGSRequest中处理TGS_REQ消息首先，通过krbtgt hash解密查看票据是否合法

之后，计算检查CheckSum中的签名

KDC在I_GetTGSTicket中构造TGS

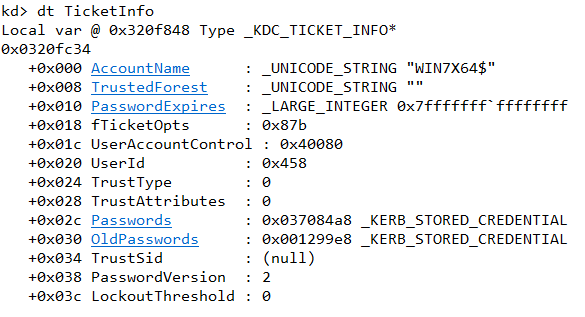

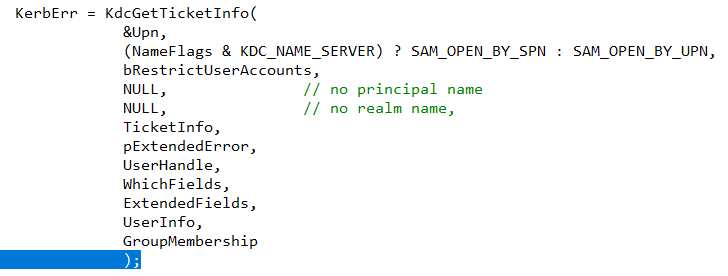

通过KdcGetTicketInfo函数获取构建Ticket需要的信息

构建TGSTicket

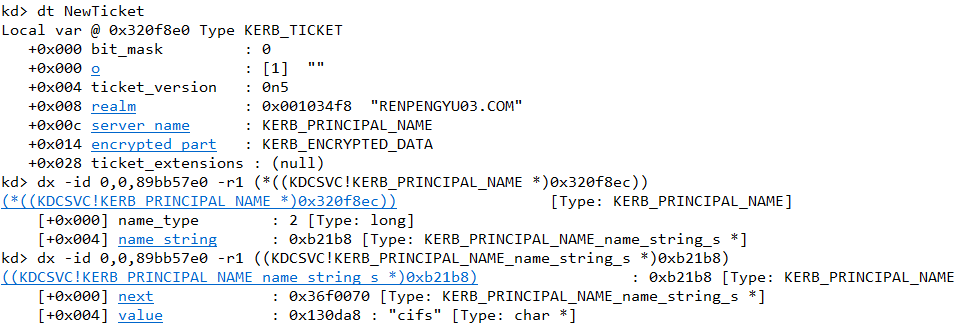

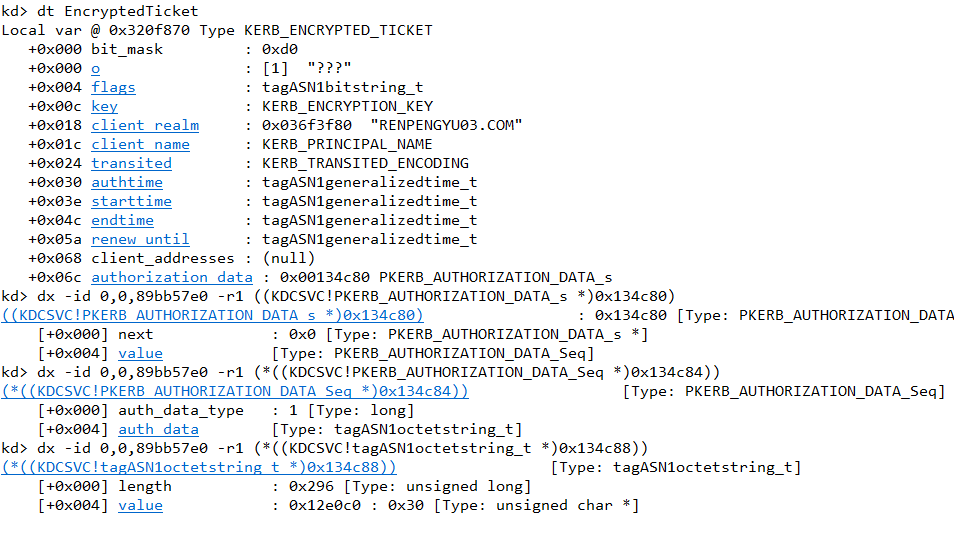

Ticket内容如下

向其中添加对于客户端的认证信息包括证书的有效时间和认证信息

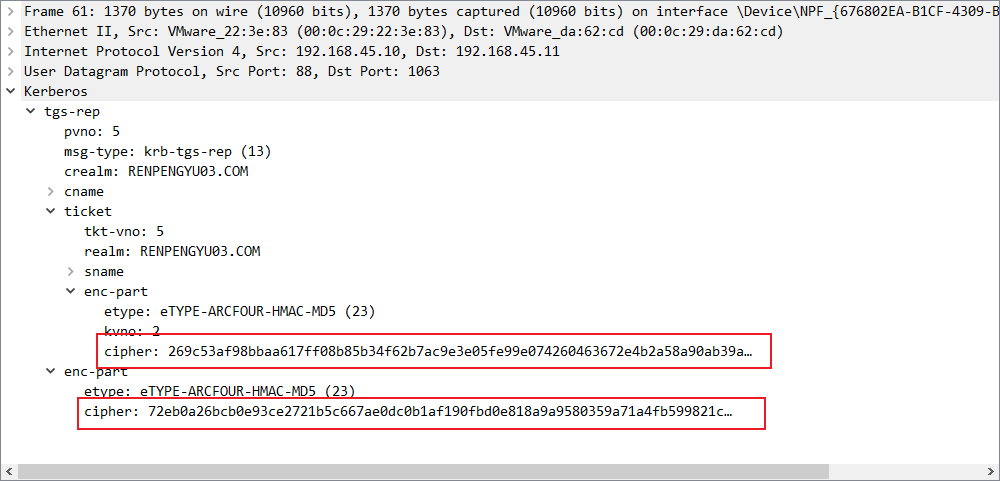

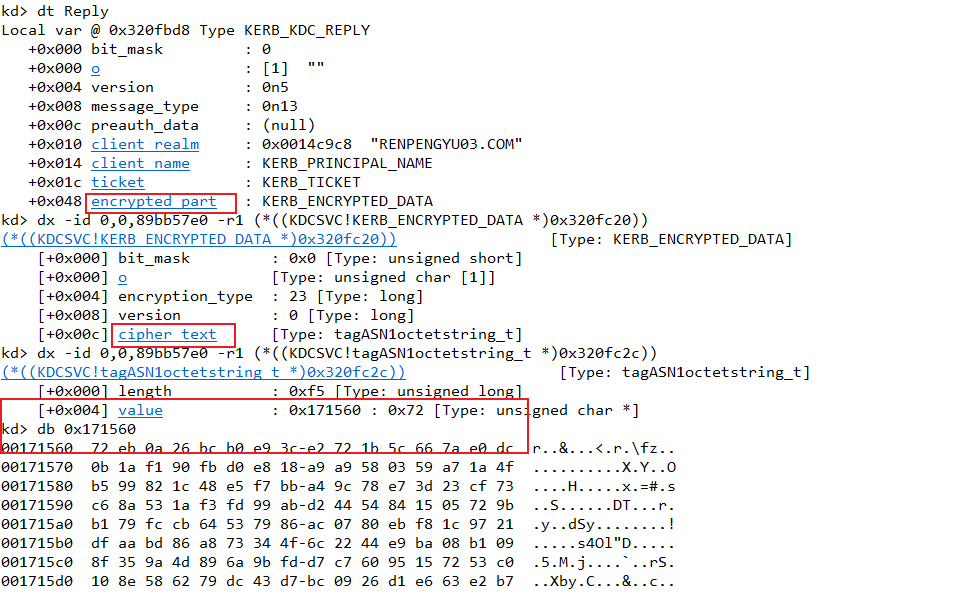

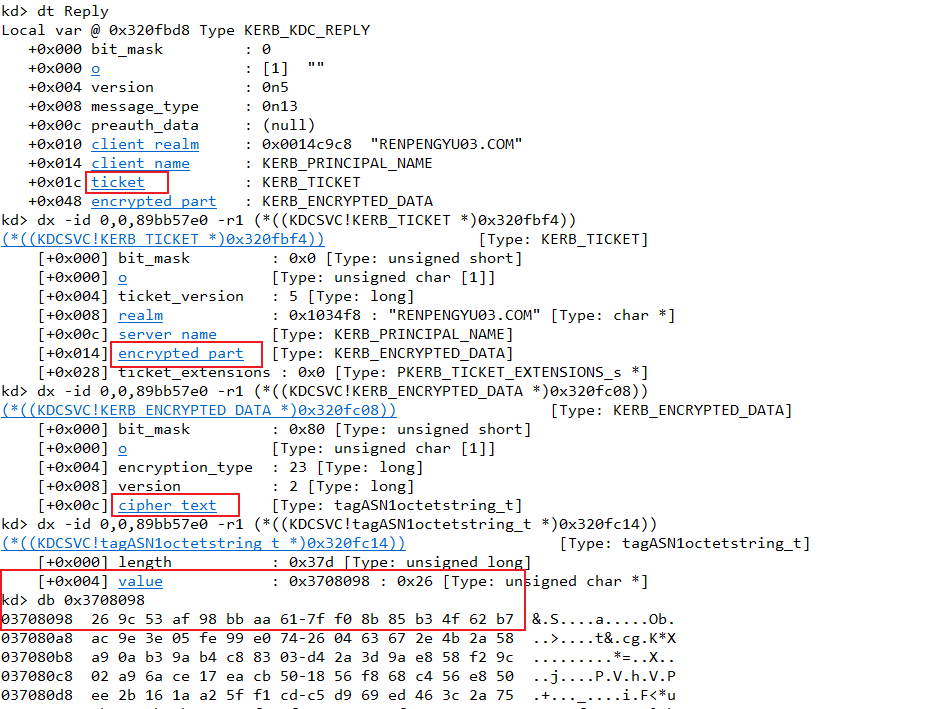

最后申请Reply结构并进行填充，和之前一样进行打包加密 Ticket为用ServerHash加密的TGSTicket enc-part为使用Logon Session Key加密的认证消息，包含Client和Server建立会话的Session Key

AP_REQ & AS_REP

在TGS的请求过程中对于身份的验证便是通过AP_REQ，所以不再赘述

委派分析

非约束委派

基本流程

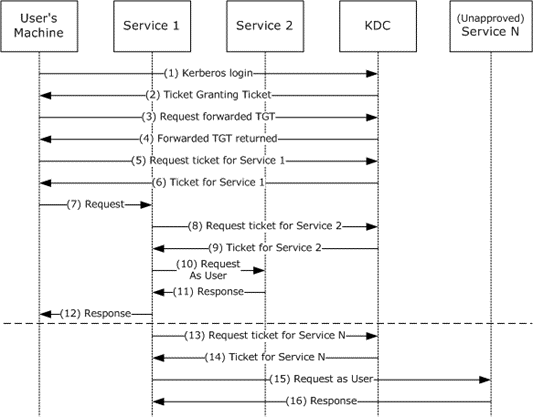

上图描述了以下协议步骤：

用户通过发送KRB_AS_REQ消息请求可转发 TGT（forwardable TGT，为了方便我们称为TGT1）
KDC在KRB_AS_REP消息中返回TGT1
用户再通过TGT1向KDC请求转发TGT（forwarded TGT，我们称为TGT2）
在KRB_TGS_REP消息中返回转发TGT2
用户使用TGT1向KDC申请访问Service1的ST（ServiceTicket）
TGS返回给用户一个ST
用户发送KRB_AP_REQ请求至Service1，这个请求中包含了TGT1和ST、TGT2、TGT2的SessionKey
Service1使用用户的TGT2通过KRB_TGS_REQ发送给KDC，以用户的名义请求能够访问Service2的票据
KDC在KRB_TGS_REP消息中返回Service2到Service1的票据
Service1以用户的名义向Service2发送KRB_AP_REQ请求
Service2响应步骤10中Service1的请求
Service1响应步骤7中用户的请求
在这个过程中的TGT转发机制，没有限制Service1对TGT2的使用，也就是说Service1可以通过TGT2来请求任意服务
KDC返回步骤13中请求的票据，15和16即为Service1通过模拟用户来访问其他Service 当user访问service1时，如果service1的服务账号开启了unconstrained delegation（非约束委派），则当user访问service1时会将user的TGT发送给service1并保存在内存中以备下次重用，然后service1 就可以利用这张TGT以user的身份去访问域内的任何服务（任何服务是指user能访问的服务）了

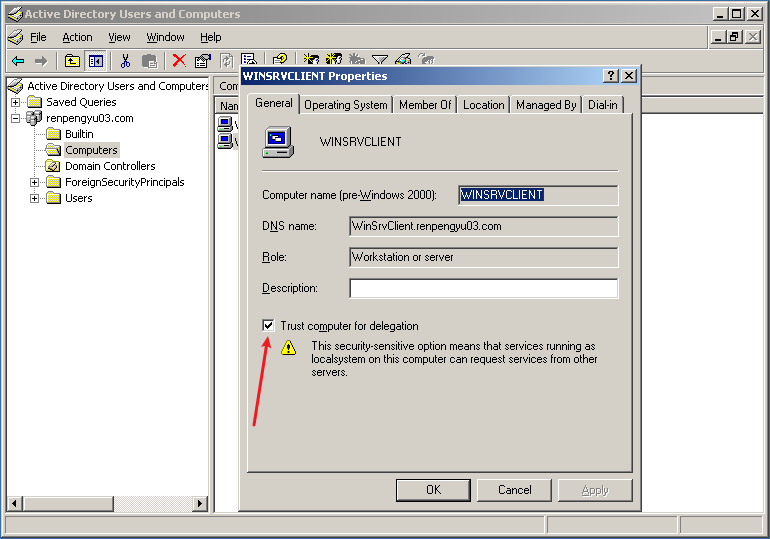

配置

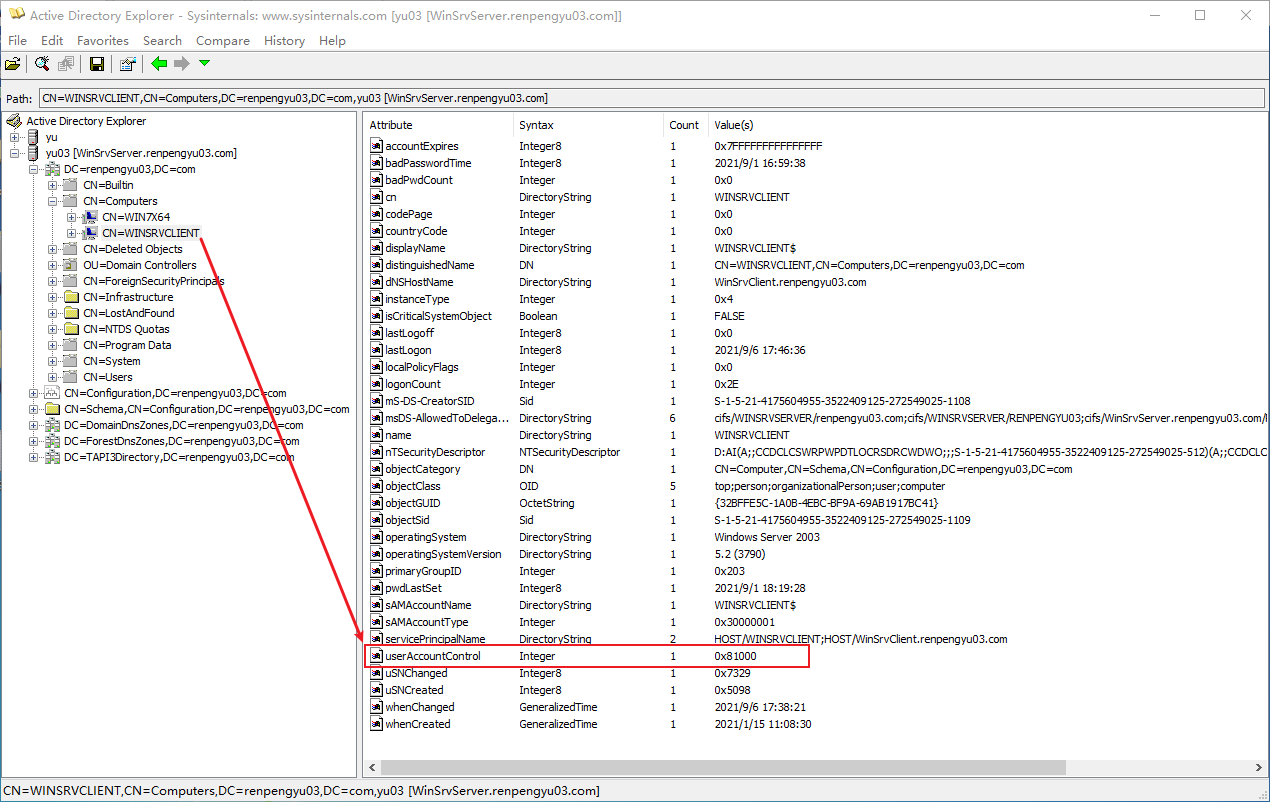

每个账户都存在一个属性值UserAccountControl，其值可以决定Kerberos委派的性质具体的值及其对应含义请参考：https://docs.microsoft.com/en-us/troubleshoot/windows-server/identity/useraccountcontrol-manipulate-account-properties 使用SysinternalsSuite中的ADExplorer工具可以很方便的查看AD域中的所有属性

和非约束委派相关的属性为0x80000

调试分析

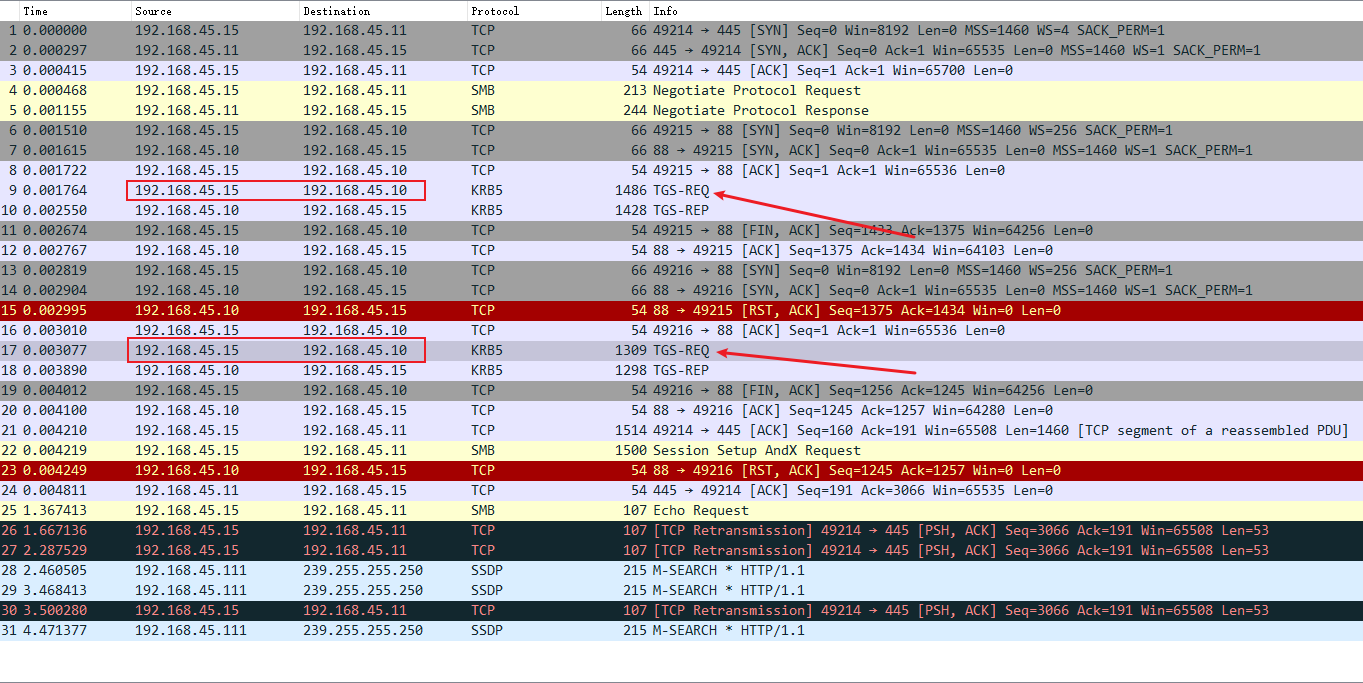

正常情况下一次请求只会出现一次TGS_REQ 但是在开启非约束委派的情况下会发起两次

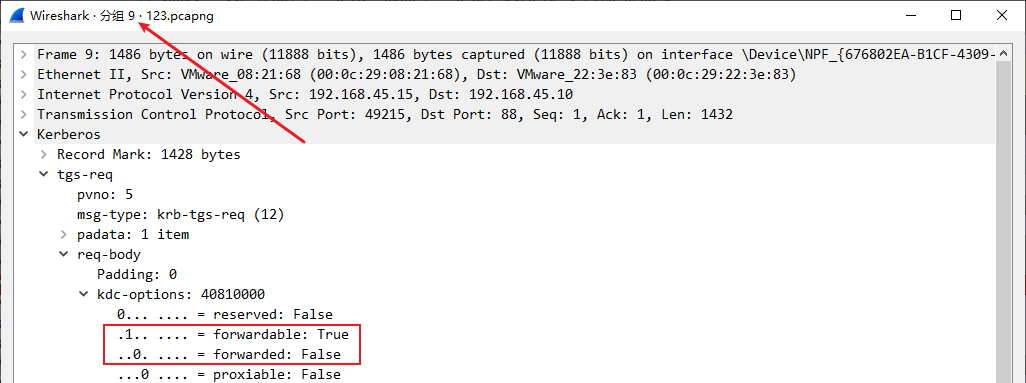

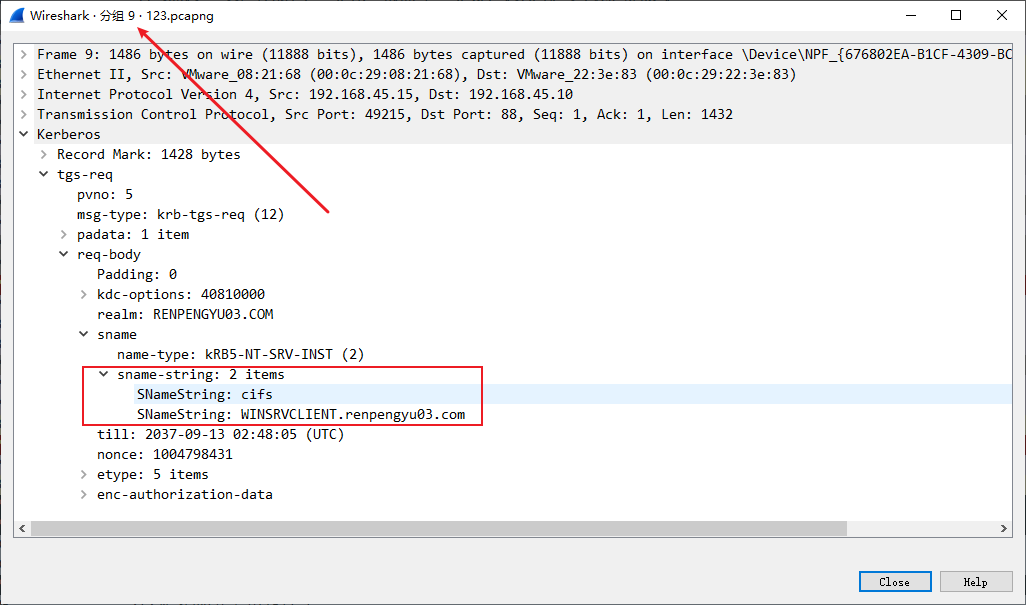

其中途中标号为9的请求对应上述描述中的第5步，为客户端请求需要的服务的ST的过程所以kdc-options中的forwarded为0 sname为cifs

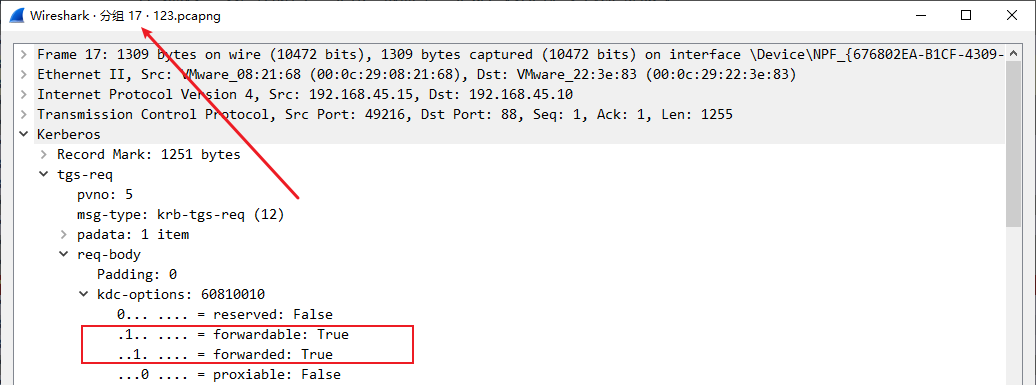

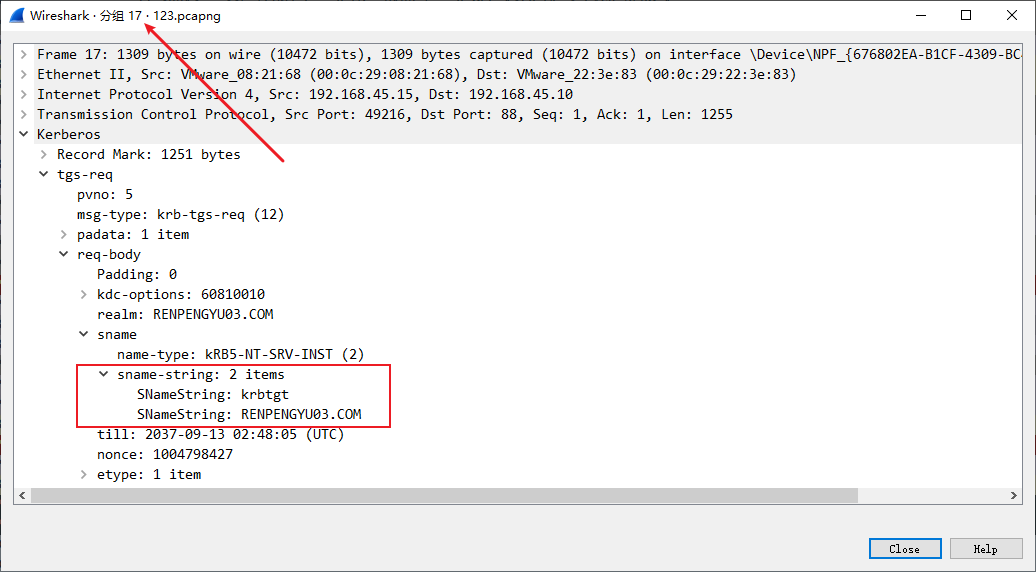

标号为17的请求为对于TGT2（forwarded TGT）的请求，对应上述描述中的第3步所以kdc-options中的forwarded为1 sname为krbtgt

TGT2— TicketGrantingTicket TGT2的SessionKey—TicketGrantingTicket. SessionKey TGT1— TicketGrantingTicket.Ticket

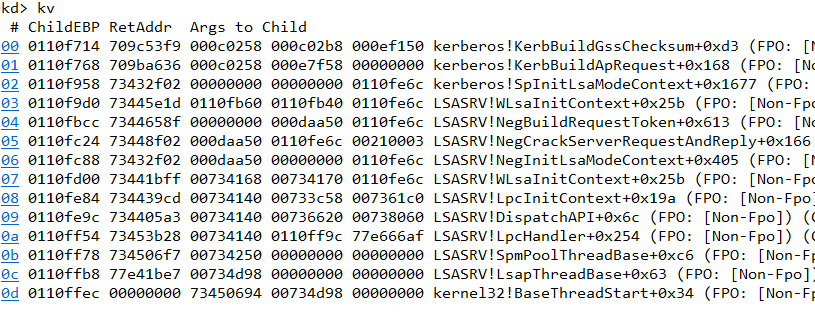

KerbBuildGssChecksum的第三参数Ticket即为ServiceTicket

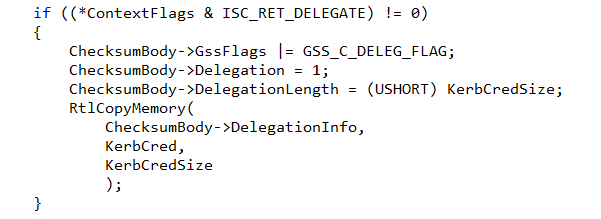

之后会将该结果后打包加密后放入CheckSumBody->DelegationInfo中

约束委派

基本流程

约束委派在Kerberos中User不会直接发送TGT给服务，而是对发送给service1的认证信息做了限制，不允许service1代表User使用这个TGT去访问其他服务。其中包括一组名为S4U2Self（Service for User to Self）和S4U2Proxy（Service for User to Proxy）的Kerberos协议扩展。

请求过程如下：

用户向Service1发送请求。
这时在官方文档中的介绍是在这一流程开始之前Service1已经通过KRB_AS_REQ得到了用户用来访问Service1的TGT，然后通过S4U2self扩展模拟用户向KDC请求ST。
KDC这时返回给Service1一个用于用户验证Service1的ST（我们称为ST1），并且Service1用这个ST1完成和用户的验证过程。
Service1在步骤3使用模拟用户申请的ST1完成与用户的验证，然后响应用户。注：这个过程中其实Service1是获得了用户的TGT和ST1的，但是S4U2Self扩展不允许Service1代表用户去请求其他的服务。
用户再次向Service1发起请求，此时Service1需要以用户的身份访问Service2。这里官方文档提到了两个点： A.Service1已经验证通过，并且有一个有效的TGT。 B.Service1有从用户到Service1的forwardableST（可转发ST）。个人认为这里的forwardable ST其实也就是ST1。
Service1代表用户向Service2请求一个用于认证Service2的ST（我们称为ST2）。用户在ST1中通过cname（client name）和crealm（client realm）字段标识。
KDC在接收到步骤6中Service1的请求之后，会验证PAC（特权属性证书，在第一篇中有说明）的数字签名。如果验证成功或者这个请求没有PAC（不能验证失败），KDC将返回ST2给Service1，不过这个ST2中cname和crealm标识的是用户而不是Service1。
Service1代表用户使用ST2请求Service2。Service2判断这个请求来自已经通过KDC验证的用户。
Service2响应Service1的请求。
Service1响应用户的请求。

在这个过程中： S4U2self可以代表自身请求针对其自身的Kerberos服务票据(ST) S4U2proxy可以以用户的名义请求其它服务的ST 同时注意forwardable字段，有forwardable标记为可转发的是能够通过S4U2Proxy扩展协议进行转发的，如果没有标记则不能进行转发。最后的结果：在约束委派中服务账号只能获取某用户的ST（也就是TGS），所以只能模拟用户访问特定的服务，是无法获取用户的TGT，如果我们能获取到开启了约束委派的服务用户的明文密码或者NTLM Hash，我们就可以伪造S4U请求，进而伪装成服务用户以任意账户的权限申请访问某服务的ST

配置

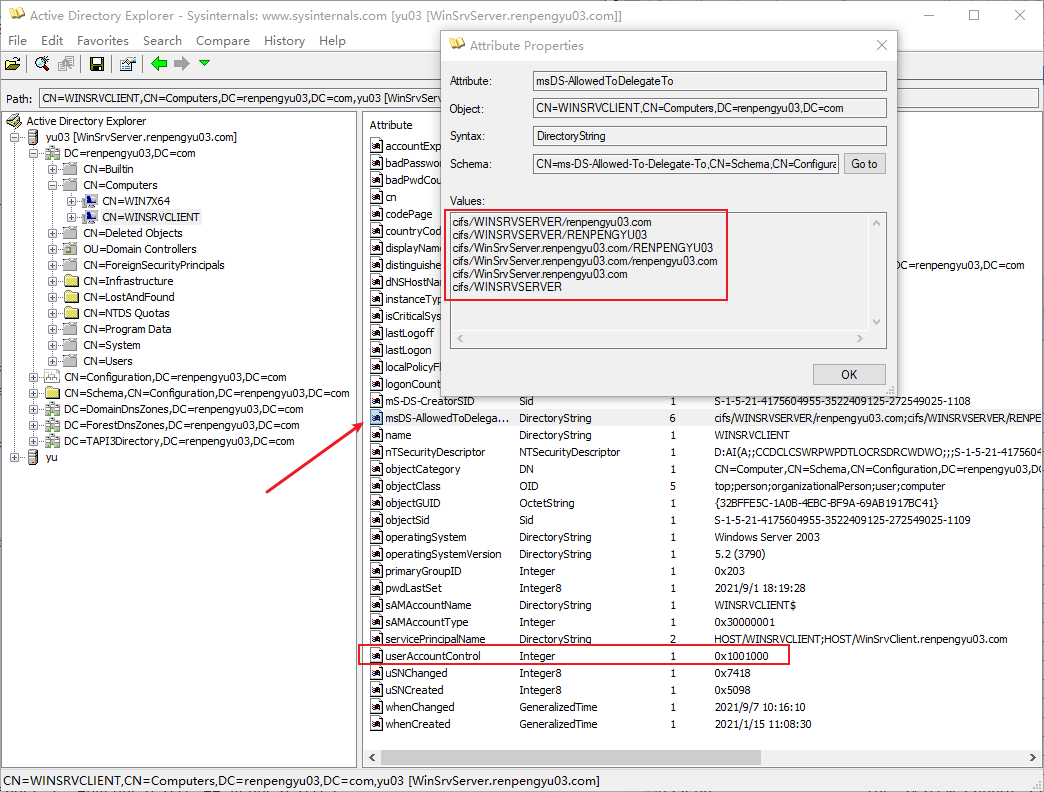

Windows Server 2003 已经支持约束委派，但是并没有可视化的设置界面，需要通过ADExplorer工具修改属性值，开启约束委派。

约束委派对应值为

调试分析

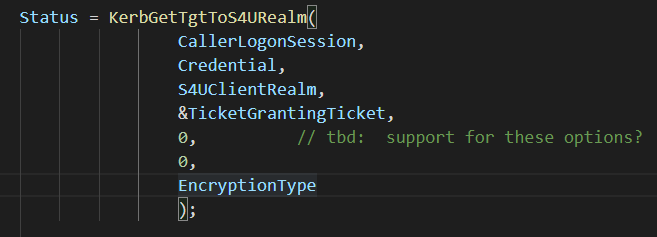

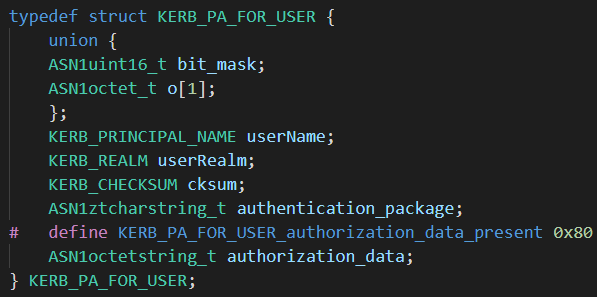

步骤2中S4U2Self是通过KerbGetS4USelfServiceTicket函数完成。首先获取Service自身的TGT，进行身份认证

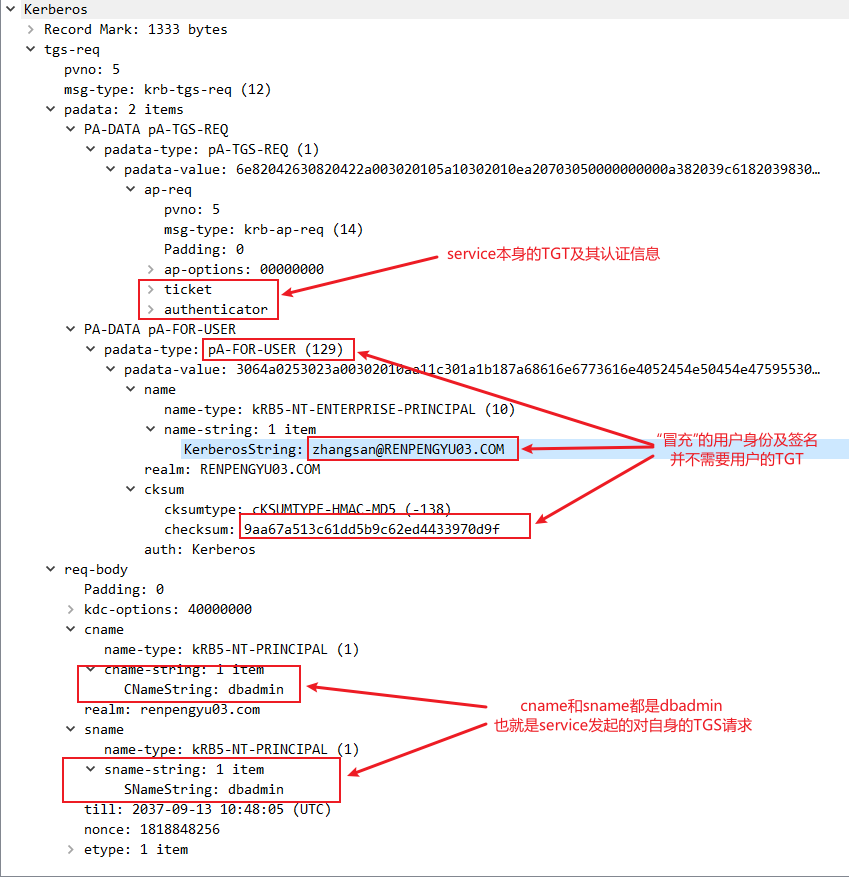

其次将“冒充”客户的身份去申请针对自身的TGS

步骤5中的S4U2Proxy在KerbGetServiceTicketByS4UProxy中完成与以往不同的是这次会存在一个AdditionTicket，其中是上一步返回的TGS 在KDC中会对这个AdditionTicket进行检查其中最重要的一步便是通过KerbCheckA2D2Attribute对委派进行限制，只有 msDS-AllowedToDelegateto中存在的项才允许访问返回TGS

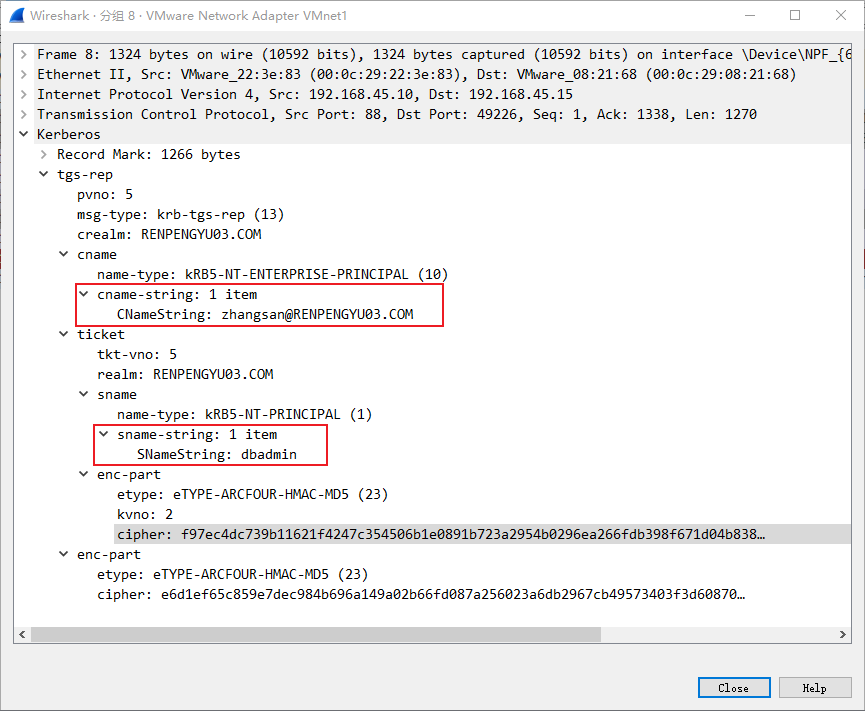

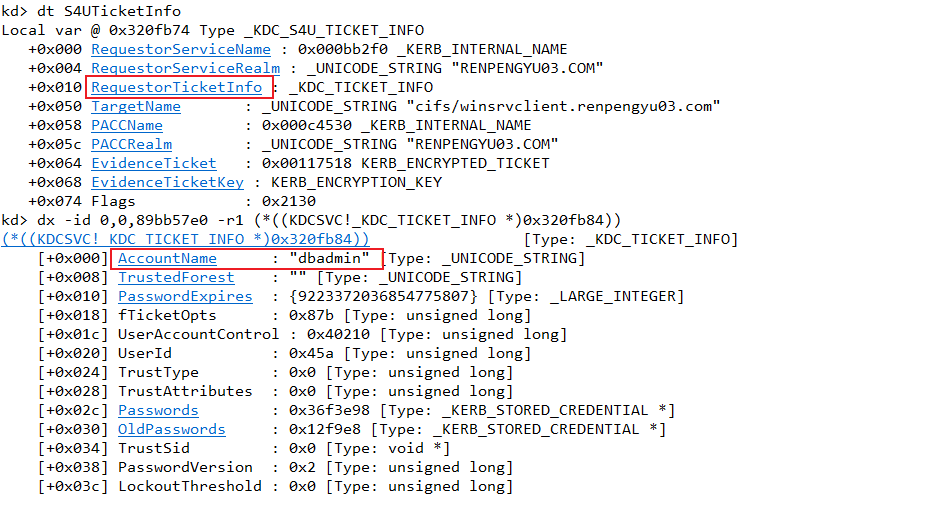

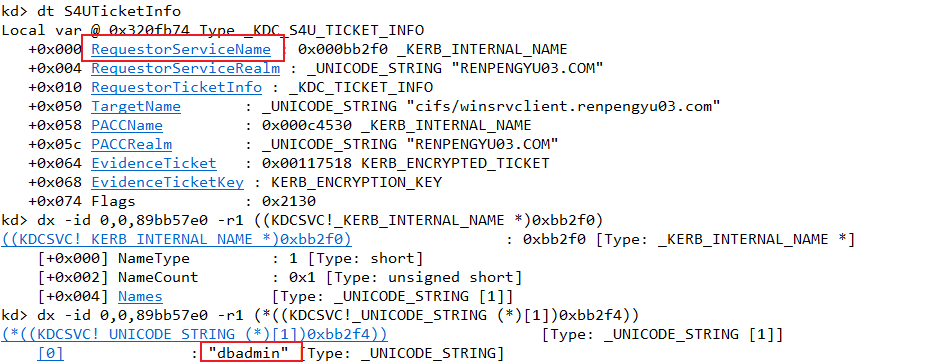

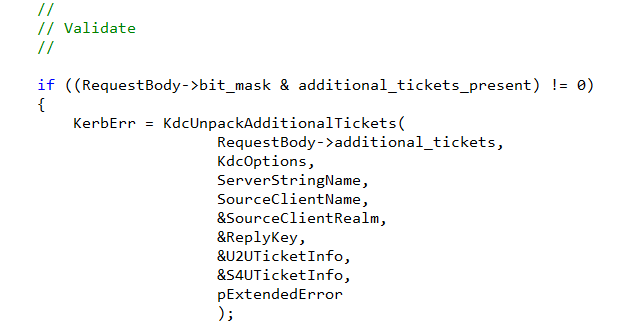

检查通过后KdcUnpackAdditionalTickets会返回S4UTicketInfo 内容如下

之后便是正常的返回TGS的流程

基于资源的约束委派

在约束委派中，对于计算机或服务账户的属性设置只能由域管理员进行设置，配置其是否可以委派和委派的服务列表。但是在Windows Server 2008后引入了基于资源的约束委派（Resource-based constrained delegation）。计算机的用户属性中新添了一个全新的项，名为msDS-AllowedToActOnBehalfOfOtherIdentity，这个属性的设置由计算机本身进行，其可以控制谁可以被委托来访问自己的某些资源之前的约束委派限制的是Service1是否可以委派其他人，现在基于资源的约束委派可以保证Service2控制自身资源的访问限制，一个是在发起者方进行限制，一个是在接收者方进行防护。基于资源的约束委派（Resource-based constrained delegation），它除了不再需要域管理员权限去设置相关属性之外，请求ST的过程是和传统的约束委派大同小异，要注意一点就是传统的约束S4U2Self返回的票据一定是可转发的，如果不可转发那么S4U2Proxy将失败；但是基于资源约束委派不同，就算S4U2Self返回的票据不可转发（可不可以转发由TrustedToAuthenticationForDelegation决定），S4U2Proxy也是可以成功，并且S4U2Proxy返回的票据总是可转发。
